UWAGA: w projektach PKM I (w podnośnikach i w tłoczniach), PKM II (w wałach maszynowych i w przekładniach pasowych, łańcuchowych i zębatych), NM (w reduktorach zębatych i w sprzęgłach) nie należy stosować połączeń ruchowych (tolerancji H9 dla rowków w czopach i tolerancji D10 dla rowków w otworach).

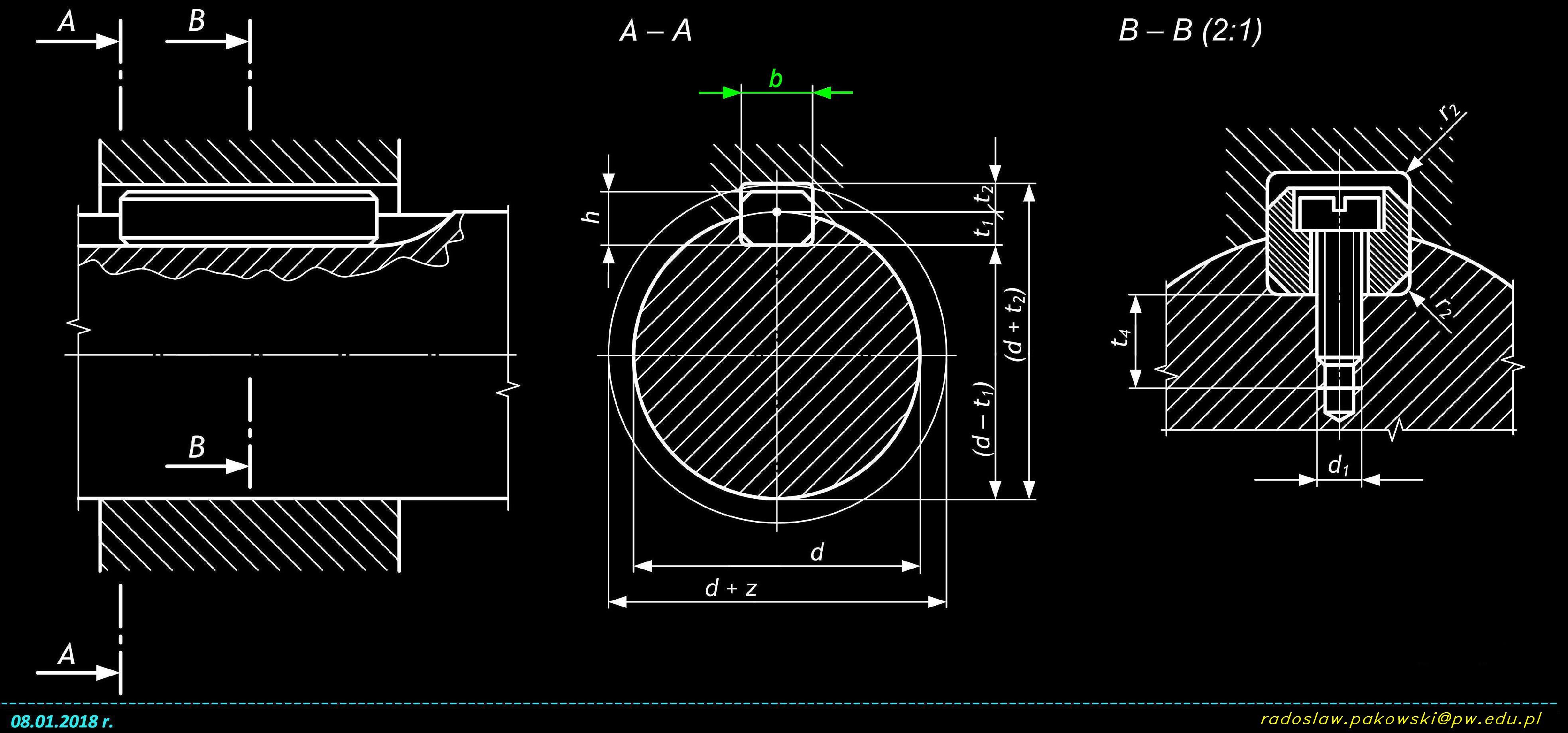

| CZOP (np. wału) |
WPUST | ROWEK NA WPUST | WKRĘTY MOCUJĄCE WG PN−74 |
z | ||||||||||||||
| d | b×h | SZEROKOŚĆ | GŁĘBOKOŚĆ | PROMIEŃ
ZAOKRĄGLENIA r2 |
d1 | t4 | ||||||||||||
| ponad (>) |
do (≤) |
WYMIAR NOMINALNY b |
ODCHYŁKI DLA POŁĄCZEŃ CZOP − OTWÓR (np. w piaście) | t1 | t2 | |||||||||||||
| RUCHOWYCH | ZWYKŁYCH | SPOCZYNKOWYCH | WYMIAR
NOMINALNY |
ODCHYŁKI | WYMIAR
NOMINALNY |
ODCHYŁKI | MAX | MIN | ||||||||||
| W CZOPIE
H9 |
W OTWORZE
D10 |
W CZOPIE
N9 |
W OTWORZE
JS9 |
W CZOPIE I W OTWORZE P9 |
||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
| 6 | 8 | 2×2 | 2 | +0,025 0 |
+0,060 +0,020 |
−0,004 −0,029 |
+0,0125 −0,0125 |
−0,006 −0,031 |
1,2 | +0,1
0 |
1 | +0,1
0 |
0,16 | 0,08 | − | − | − | 2,5 |
| 8 | 10 | 3×3 | 3 | 1,8 | 1,4 | − | − | − | 3,5 | |||||||||
| 10 | 12 | 4×4 | 4 |
+0,030
0 |
+0,078
+0,030 |
0
−0,030 |
+0,015
−0,015 |
−0,012
−0,042 |
2,5 | 1,8 | − | − | − | 4 | ||||
| 12 | 17 | 5×5 | 5 | 3 | 2,3 | 0,25 | 0,16 | − | − | − | 5 | |||||||
| 17 | 22 | 6×6 | 6 | 3,5 | 2,8 | − | − | − | 6 | |||||||||
| 22 | 30 | 8×7 | 8 | +0,036
0 |
+0,098
+0,040 |
0
−0,036 |
+0,018
−0,018 |
−0,015
−0,051 |
4 | +0,2
0 |
3,3 | +0,2
0 |
M3 |
7 | M3×8 | 8 | ||
| 30 | 38 | 10×8 | 10 | 5 | 0,4 | 0,25 | 8 | M3×10 | ||||||||||
| 38 | 44 | 12×8 | 12 | +0,043
0 |
+0,12
+0,05 |
0
−0,043 |
+0,0215
−0,0215 |
−0,018
−0,061 |
5 | M4 | 10 | M4×10 | ||||||
| 44 | 50 | 14×9 | 14 | 5,5 | 3,8 | M5 | M5×10 | 9 | ||||||||||
| 50 | 58 | 16×10 | 16 | 6 | 4,3 | 11 | ||||||||||||
| 58 | 65 | 18×11 | 18 | 7 | 4,4 | M6 | 12 | M6×12 |
||||||||||
| 65 | 75 | 20×12 | 20 | +0,052
0 |
+0,149
+0,065 |
0
−0,052 |
+0,026
−0,026 |
−0,022
−0,074 |
7,5 | 4,9 | 0,6 | 0,4 | 12 | |||||
| 75 | 85 | 22×14 | 22 | 9 | 5,4 | 13 | M6×16 | 14 | ||||||||||
| 85 | 95 | 25×14 | 25 | 9 | M8 | 15 | M8×16 | |||||||||||
| 95 | 110 | 28×16 | 28 | 10 | 6,4 | M10 | M10×16 | 16 | ||||||||||
|
Przykład oznaczenia wpustu odmiany AB o szerokości b = 12 mm, wysokości h = 8 mm i długości całkowitej l = 56 mm:
Wpust pryzmatyczny AB12×8×56 PN−70/M−85005 (wpust ten jest przeznaczony do zakresu średnic większych od 38 mm do 44 mm włącznie). |
||||||||||||||||||
|
Tu znajdziesz:
− wybrane odmiany wpustów, typowe długości wpustów i odchyłki długości rowków...; − informacje nt. wyznaczania nacisków dopuszczalnych dla połączeń wpustowych i przykłady obliczeniowe; − sposoby wymiarowania rowków na wpusty wykonanych w czopach; − sposoby wymiarowania rowków na wpusty wykonanych w otworach. |
||||||||||||||||||
|
UWAGI: Częstym błędem jest zamiana na rysunkach, a niekiedy i w obliczeniach − − wymiaru szerokości b z wymiarem wysokości h. Innym błędem jest odejmowanie od średnicy czopa wysokości h wpustu (lub jej połowy) zamiast wymiaru głębokości rowka (oznaczonej) t1. Wielkości wymiarów faz wpustów − wykonywanych we własnym zakresie − − należy przyjmować nie mniejsze niż wielkość promienia r2 max, a najlepiej równe temu promieniowi. W uzasadnionych przypadkach dopuszcza się stosowanie wpustów o przekrojach mniejszych niż podane w tablicy. Wyjątkiem są czopy końcowe, w których niedopuszczalne jest stosowanie przekrojów mniejszych. Wpusty o przekrojach większych nie mogą być stosowane. Wymiar wpustu b zawsze ma tolerancję h9. Wymiar h dla wartości 2, 3, 4, 5, 6 ma tolerancję h9 (co zapobiega nieprawidłowemu montażowi np. dla wpustów odmiany B), zaś dla h > 6 tolerancję h11. | ||||||||||||||||||
